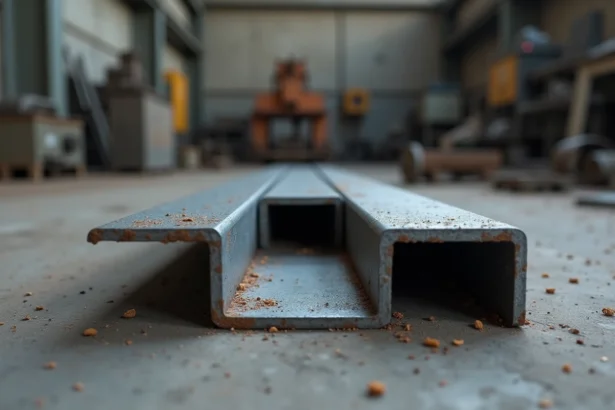

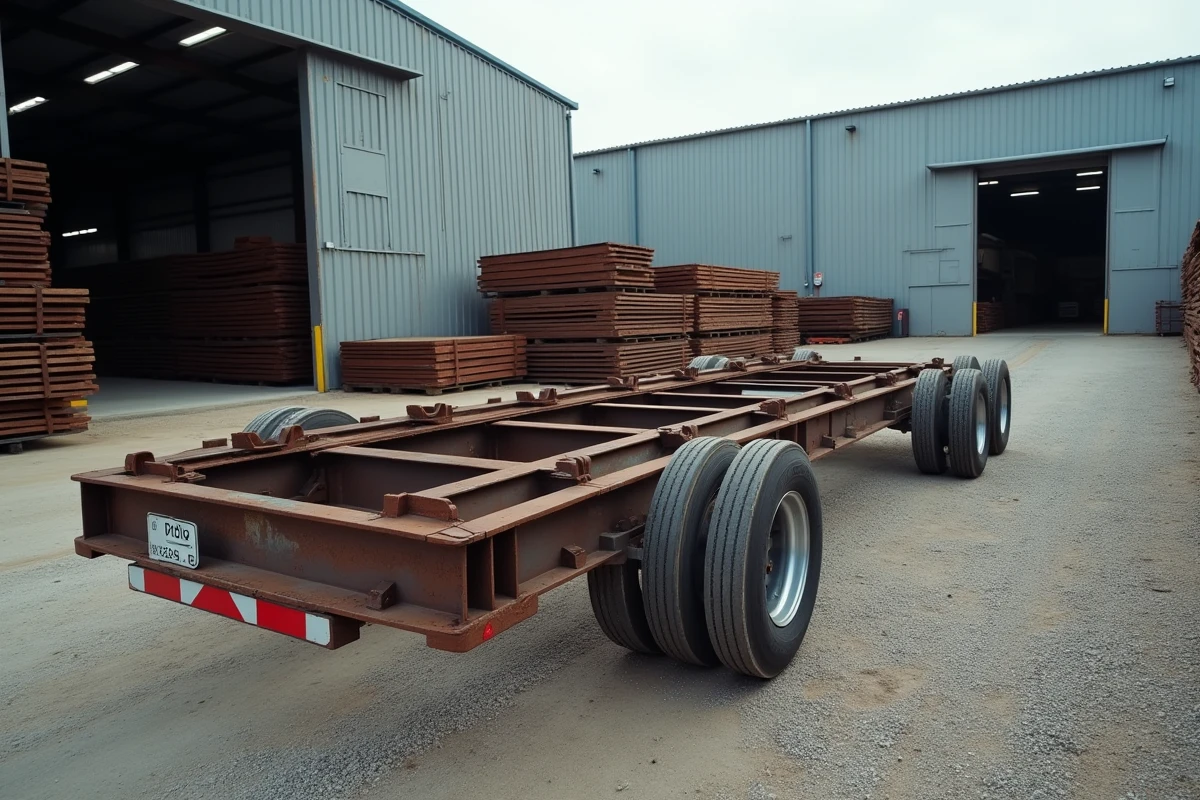

Le profilé en U, aussi appelé UPN ou UPE selon la norme, est une poutre d’acier dont la section dessine la lettre U. Deux ailes parallèles reliées par une âme centrale forment un canal ouvert. Cette géométrie confère au profil une rigidité en flexion élevée par rapport à sa masse, ce qui explique son usage récurrent dans la construction de châssis de remorque, du plateau utilitaire léger jusqu’à la remorque porte-engins.
Géométrie du profilé en U et comportement mécanique sur un châssis de remorque
Un tube rectangulaire ou un profil en I résiste bien aux efforts dans plusieurs directions. Le profilé en U, lui, travaille principalement en flexion autour de son axe fort, celui qui passe par l’âme. Sur un châssis de remorque, les longerons encaissent la charge verticale transmise par le plancher, puis la reportent vers l’essieu et le timon. Le U ouvert vers le haut (ou vers l’intérieur) remplit ce rôle avec un bon rapport section/poids.
Lire également : VGE : Qu'est-ce que la VGE ? Tout savoir sur cette procédure réputée
La contrepartie est sa faiblesse en torsion. Un profil ouvert se déforme plus facilement qu’un tube fermé lorsque la charge n’est pas centrée ou que la remorque roule sur une route déformée. Pour compenser, les constructeurs ajoutent des traverses soudées entre les deux longerons, parfois tous les 40 à 60 centimètres, afin de rigidifier l’ensemble.
Orientation des ailes sur le châssis
Deux montages coexistent. Ailes vers le haut, le U forme un canal dans lequel le plancher vient se poser, ce qui simplifie la fixation des panneaux. Ailes vers l’intérieur (les deux longerons en miroir), l’extérieur du châssis est lisse et les traverses se soudent entre les ailes. Ce second montage offre une meilleure protection contre l’accumulation d’eau et de débris dans le canal du profilé.
Lire également : Meilleur concessionnaire Lotus en France
Nuances d’acier adaptées aux longerons de remorque
Le choix de la nuance conditionne la soudabilité, la résistance et la durée de vie du châssis. Deux familles d’acier de construction reviennent systématiquement dans les fabrications courantes.
Acier S235 et S355
Le S235JR (anciennement E24) est l’acier de construction le plus répandu. Sa limite d’élasticité minimale de 235 MPa suffit pour des remorques légères dont le PTAC reste modéré. Il se soude facilement à l’arc ou au semi-automatique, sans précaution particulière de préchauffage.
Le S355J2 (anciennement E36) offre une limite d’élasticité de 355 MPa. À section égale, il autorise une charge utile plus élevée ou permet de réduire l’épaisseur du profilé, donc le poids du châssis. Il reste soudable sans difficulté majeure, à condition de respecter les paramètres de soudage adaptés à son carbone équivalent légèrement plus élevé.
Faut-il envisager un acier à haute limite d’élasticité ?
Des nuances type S460 ou S500 existent et sont utilisées en charpente métallique ou en engins de levage. Sur une remorque routière standard, le surcoût d’approvisionnement et la vigilance accrue au soudage ne se justifient que pour des applications très spécifiques (porte-char, surbaissé lourd). Pour la majorité des châssis, le couple S235/S355 couvre les besoins.
Soudure du profilé en U : points critiques pour la tenue du châssis
Un châssis de remorque entièrement soudé constitue la norme chez la plupart des fabricants. La qualité des soudures détermine directement la longévité de l’ensemble, bien plus que la nuance d’acier choisie.
- Les jonctions longeron-traverse concentrent les contraintes. Un cordon de soudure continu sur tout le périmètre de contact résiste mieux à la fatigue qu’un cordon discontinu par points.
- Le raccord entre le timon et les longerons subit des efforts alternés (traction, compression, flexion latérale). Des goussets triangulaires soudés à cet endroit répartissent la charge sur une surface plus large.
- Les zones d’attache de l’essieu reçoivent l’intégralité du poids de la remorque chargée. Un renfort local, par doublure de tôle ou par ajout d’une plaque soudée, prévient la déformation du profilé sous charge répétée.
Avant soudage, le décapage des surfaces de contact est une étape que beaucoup de constructeurs amateurs négligent. La calamine présente sur l’acier laminé à chaud provoque des inclusions dans le cordon et affaiblit la soudure.
Protection anticorrosion d’un châssis en acier : au-delà de la peinture
L’acier au carbone rouille. Sur un châssis de remorque exposé aux intempéries, aux projections de sel et à l’humidité permanente sous le plancher, la corrosion attaque d’abord l’intérieur des profilés en U, là où l’eau stagne sans s’évacuer.
La galvanisation à chaud reste la protection la plus durable pour un châssis en acier. Le bain de zinc recouvre l’intégralité des surfaces, y compris l’intérieur du canal du profilé. Cette protection sacrificielle ralentit la corrosion pendant des années, même lorsque le revêtement est localement endommagé par un choc.
Alternatives à la galvanisation
Un primaire époxy suivi d’une peinture polyuréthane offre une bonne tenue, mais ne protège pas les zones inaccessibles au pistolet (intérieur des profils fermés par les traverses, recoins des goussets). La métallisation par projection de zinc constitue un compromis entre peinture et galvanisation, applicable sur site, mais son coût la réserve à des pièces ponctuelles plutôt qu’à un châssis complet.
Percer des trous d’évacuation dans les points bas des longerons permet à l’eau de s’écouler au lieu de stagner. Ce détail de conception, simple à mettre en place, prolonge la durée de vie du châssis autant qu’un traitement de surface coûteux.
Dimensionnement du profilé en U selon le PTAC de la remorque
Le choix de la taille du profilé dépend du poids total autorisé en charge de la remorque. Un sous-dimensionnement entraîne une déformation permanente des longerons sous charge, tandis qu’un surdimensionnement alourdit inutilement le châssis et réduit la charge utile disponible.
- Pour une remorque légère (PTAC inférieur à 750 kg), un UPN de petite hauteur en S235 suffit généralement. Le châssis reste léger et facile à tracter avec un véhicule de tourisme.
- Pour une remorque de PTAC compris entre 750 kg et environ 2 tonnes, un UPN de hauteur intermédiaire en S235 ou S355 offre la rigidité nécessaire sans excès de poids.
- Au-delà, les remorques à essieux tandem ou tridem requièrent des profilés de grande hauteur, souvent en S355, avec des traverses rapprochées et des renforts aux points d’ancrage des essieux.
Le calcul précis de la flèche admissible et de la contrainte maximale dans le longeron relève d’un dimensionnement par résistance des matériaux. Les logiciels de simulation par éléments finis simplifient cette étape, mais un schéma de poutre sur deux appuis (essieu et attelage) avec charge répartie donne déjà une première approximation fiable.
Un châssis bien dimensionné se vérifie aussi par la flèche sous charge : si le longeron fléchit visiblement à vide, la section est insuffisante ou la portée entre traverses trop grande.
Le profilé en U reste un choix pertinent pour les châssis de remorque grâce à sa disponibilité, son prix modéré et sa facilité de mise en oeuvre par soudage. Sa faible résistance à la torsion impose un réseau de traverses suffisamment dense.
Le traitement anticorrosion, souvent relégué en fin de projet, mérite d’être intégré dès la conception, notamment par le choix de l’orientation des ailes et le perçage de trous de drainage.
